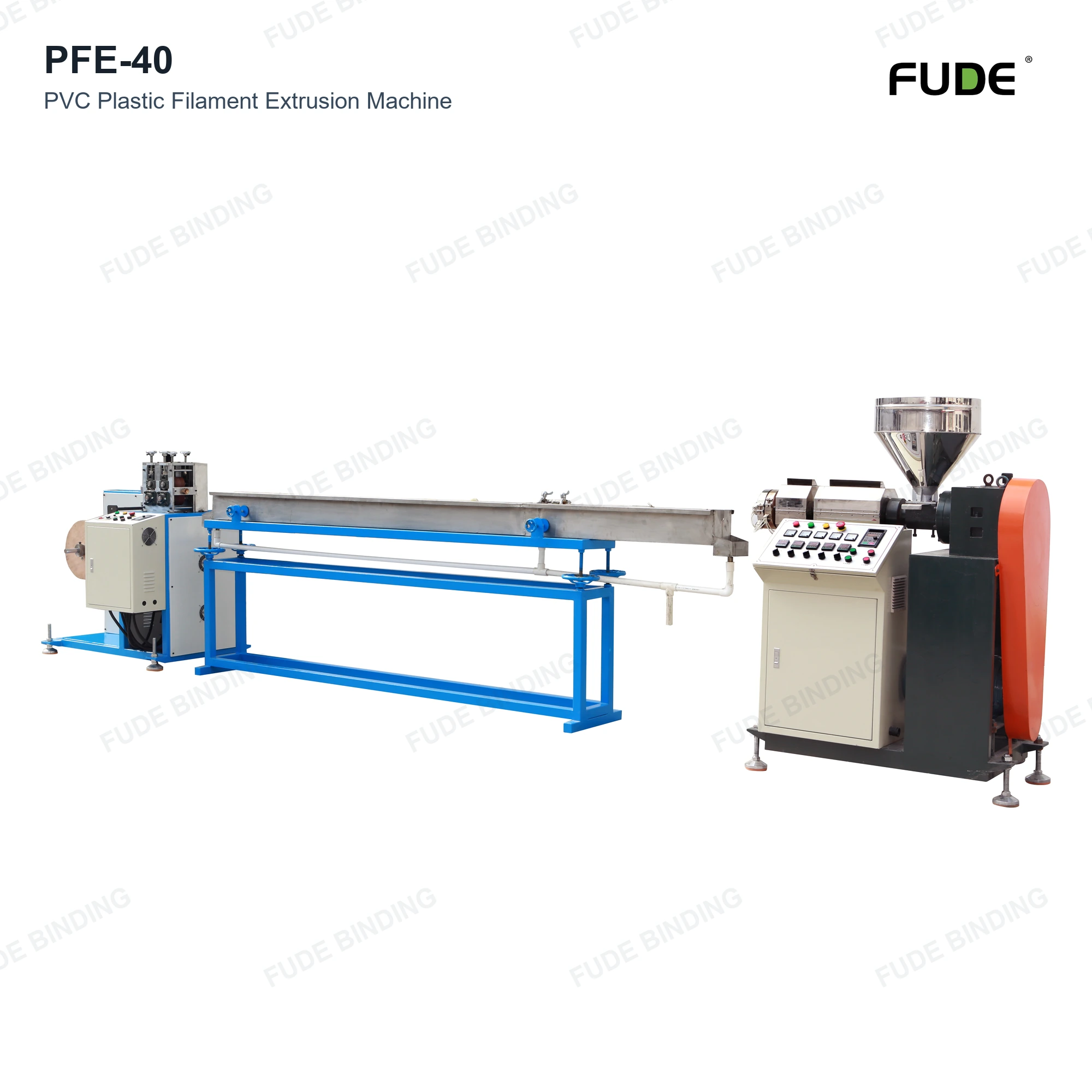

PFE-40P Màquina d'extrusió de filaments de plàstic de PVC

PFE-40P Màquina d'extrusió de filaments de plàstic de PVC

Es mostra la unitat d'extrusió amb assecador i carregador automàtic opcionals.

Visió general del producte

La PFE-40P és la màquina d'extrusió de filaments de plàstic de PVC millorada de FUDE. Produeix filaments continus de PVC en un rang de diàmetres de 0,8-4,0 mm, amb una producció declarada de 15-20 kg/h. La línia utilitza un cargol galvanitzat de 45 mm, un motor principal de 11 kW i sis zones de calefacció. Una presa de dues estacions recull el filament per a la seva posterior manipulació i la formació d'espirals de plàstic aigües avall. La configuració es pot ajustar a l'ordre, inclosa la preparació del material, l'eliminació d'aigua, el control automàtic del diàmetre i el recompte de longitud.

Característiques clau

Cargol de 45 mm i unitat millorada.Un cargol galvanitzat de 45 mm està emparellat amb un motor principal de coure de 11 kW i una caixa de canvis reductora de mida 146.

Sis zones de calefacció.S'especifiquen sis zones de calefacció. El control de la calefacció utilitza relés d'estat sòlid FOTEK; la marca i el model del controlador de temperatura requereixen un acord per escrit abans de la signatura.

Una secció d'aigua calenta i dues seccions d'aigua freda.Un dipòsit d'aigua calenta d'1,5 m va seguit de trams de 3,7 m i 3,9 m. Els suports de guia utilitzen material 304, amb anells de guia ceràmics col·locats als deflectors.

Captació de dues estacions.S'especifiquen dues estacions de presa, amb un armari elèctric integrat per controlar per separat les funcions aigües avall instal·lades.

Control automàtic del diàmetre com a opció.El calibre de diàmetre opcional proporciona un control automàtic del diàmetre. La precisió de la mesura i els límits d'acceptació s'estableixen a l'acord tècnic final.

Recompte de longitud basat en codificador com a opció.El comptador de longitud opcional obté dades mitjançant un codificador. S'acorden funcions addicionals de recompte i aturada per a la comanda.

Equips opcionals connectats amb endoll.L'equip opcional utilitza les connexions d'endoll d'estil d'aviació especificades per ajudar a reduir el cablejat incorrecte durant la connexió. L'assignació final de pins i la instal·lació elèctrica segueix la informació de cablejat subministrada.

Dades tècniques

Etapes de producció

El dibuix final d'instal·lació defineix l'equip seleccionat, les dimensions i les connexions de serveis.

Cinc unitats de producció

PFE-40P · 01/05

1. Extrusora

Extrudeix PVC en filament continu per a les seccions de tractament d'aigua, tracció i recollida.

L'extrusora produeix filaments continus de PVC a través del seu conjunt de cargols i matrius. El motor principal d'11 kW i la caixa de canvis de mida 146 accionen el cargol galvanitzat de 45 mm. Sis zones de calefacció i una matriu S136 formen el conjunt d'extrusió especificat. L'assecat del material i la càrrega automàtica són opcions aigües amunt separades.

Conducció i controls

Unitat principal real, controls de temperatura i connexions d'alimentació.

Component/element	Especificació
Material	Només PVC.
Gamma de diàmetres de línia i sortida	filament de 0,8 a 4,0 mm; 15 a 20 kg/h. Acordeu la formulació de PVC i les condicions d'acceptació del diàmetre objectiu per a la comanda.
Cargol	45 mm de diàmetre; acabat galvanitzat.
Caixa reductora	Reductor de mida 146, versió perpendicularitat d'alta precisió.
Motor principal	11 kW, amb bobinatge de coure.
Inversor principal	Delta o Innovance; especifiqueu la marca subministrada a la comanda.
Zones de calefacció i controls	Sis zones de calefacció amb relés d'estat sòlid FOTEK. Confirmeu per escrit la marca i el model del controlador de temperatura abans de signar ambdues parts.
Protecció de l'armari principal i interruptors	Dispositiu de protecció de corrent residual CHINT, polsadors, selectors i altres contactors.
Encuny d'extrusió	material S136; sortida de filament mecanitzada per electroerosió de fil lent.
Construcció de marc	Marc d'acer quadrat soldat al capçal d'extrusió; marcs de perfil d'alumini muntats per a la resta de trams de la línia.
Opcions de preparació del material	L'assecador de material i el carregador automàtic són opcions separades, excloses de la línia base.
Alimentació de línia	380 V, trifàsic, de 50 a 60 Hz. La potència total instal·lada és de 28 kW amb tots els accessoris.
Dimensions i configuració de la línia	15.000 × 1.600 × 2.700 mm, L × A × A. Es poden afegir o treure equips segons la comanda.
Paquet de configuració completa	La línia base més cinc opcions: assecador de material, carregador automàtic, bufador d'eliminació d'aigua de quatre zones, calibre de diàmetre amb control automàtic i comptador de longitud basat en codificador.
Cables elèctrics i connectors opcionals	Els productes de cable indicats porten una marca de certificació 3C. L'equip opcional utilitza connectors d'estil d'aviació per evitar un cablejat incorrecte. El marcatge del cable no certifica la màquina completa.

• La secció de cargol i matriu produeix el filament continu que passa a les seccions d'aigua calenta i d'aigua freda.
• Les sis zones de calefacció utilitzen relés d'estat sòlid FOTEK. Els controladors de temperatura seleccionats s'identifiquen en l'ordre.
• La valoració de 11 kW s'aplica al motor principal; 28 kW s'aplica a la línia completa amb tots els accessoris.

Detalls per acordar la teva comanda:Marca del controlador de temperatura, model i rang de consigna. Cargol L/D, material base, material de xapa i gruix, i la llista de matrius subministrada. Sortida, tolerància del diàmetre i mètode d'acceptació per a la formulació de PVC seleccionada i el diàmetre objectiu.

PFE-40P · 02/05

2. Dipòsit d'aigua calenta

Proporciona una secció d'aigua calenta separada després de l'extrusió, amb moviment lateral per a l'accés a la retirada de matrius.

El dipòsit d'aigua calenta és una secció independent d'1,5 m d'acer inoxidable 304 d'1,5 mm de gruix. Es mou lateralment per facilitar l'accés en treure el dau. Un escalfador de 2,5 kW fet amb material 304 escalfa l'aigua. Els suports interns de la roda de guia també utilitzen material 304, amb anells de guia de filaments ceràmics als deflectors d'aigua. Aquest tram s'especifica separadament dels dos trams d'aigua freda que el segueixen.

Dipòsit d'aigua calenta

Dipòsit d'aigua calenta amb escalfador visible, rodets de guia i rails de regulació laterals.

Component/element	Especificació
Secció i llargada	Un tram d'aigua calenta independent, d'1,5 m de llarg.
Material i gruix del dipòsit	Acer inoxidable 304, 1,5 mm de gruix.
Accés a l'eliminació de matrius	El dipòsit es mou lateralment per proporcionar accés per a l'eliminació de la matriu.
Escalfador d'aigua	Escalfador de 2,5 kW en material 304; un tipus d'escalfador compartit amb la família de màquines de conformació.
Suports de roda guia interna	304 material.
Passatge del filament als deflectors d'aigua	Anells guia de filaments ceràmics.

• La secció d'aigua calenta té el seu propi escalfador de 2,5 kW i una estructura de dipòsit independent.
• El moviment lateral proporciona accés per a la retirada de matrius.
• Els suports interns de la roda guia i els anells de ceràmica defineixen el recorregut del filament a través del dipòsit i els seus deflectors d'aigua.

Detalls per acordar la teva comanda:Interval de consigna de temperatura de l'aigua, disposició del nivell d'aigua i connexions de subministrament/retorn. Àmbit de subministrament de bombes de circulació, dipòsits d'aigua i equips de tractament d'aigua. Número de recanvi de l'escalfador i models de màquina de conformació compatibles.

PFE-40P · 03/05

3. Dipòsits d'aigua freda

Refreda el filament; la secció posterior té espai per a l'eliminació d'aigua opcional de quatre zones.

La disposició d'aigua freda té seccions davantera i posterior. La secció frontal té una llargada de 3,7 m. La secció posterior és de 3,9 m en total, amb 2,6 m de refrigeració i 1,3 m d'àrea d'eliminació d'aigua. Els dipòsits utilitzen acer inoxidable 304 d'1,5 mm de gruix, amb 304 suports interns de rodes de guia i anells de guia de filament ceràmic als deflectors d'aigua. El sistema opcional d'eliminació d'aigua de quatre zones utilitza un bufador d'alta pressió de 0,75 kW per eliminar l'aigua superficial després del refredament. Una coberta a la posició de bufat limita les esquitxades quan s'instal·la aquesta opció. La longitud del dipòsit d'aigua freda es pot escurçar segons correspongui per adaptar-se a l'espai disponible del client.

Dipòsits d'aigua freda

Conjunt de dipòsit d'aigua freda amb el sistema opcional d'eliminació d'aigua de quatre zones, mostrat a la fàbrica.

Component/element	Especificació
Distribució de la secció d'aigua freda	Secció frontal: 3,7 m. Secció posterior: 3,9 m total.
Avaria de la part posterior	2,6 m refrigeració + 1.3 m eliminació d'aigua=3.9 m.
Material i gruix del dipòsit	Acer inoxidable 304, 1,5 mm de gruix.
Suports de roda guia interna	304 material.
Passatge del filament als deflectors d'aigua	Anells guia de filaments ceràmics.
Opció d'eliminació d'aigua	Disposició de quatre zones amb un bufador d'alta pressió de 0,75 kW, subministrat com a opció independent.
Control d'esquitxades	Coberta a la posició de bufat quan hi ha instal·lat el ventilador opcional.

• La longitud de refrigeració i la longitud d'eliminació d'aigua es mostren per separat per a la planificació del disseny.
• El ventilador elimina l'aigua del filament refrigerat. L'assecador de material és una opció independent que s'utilitza abans de l'extrusió.
• La coberta de la posició de bufat s'inclou amb la disposició del ventilador per limitar les esquitxades en aquest lloc.

Detalls per acordar la teva comanda:Temperatura de l'aigua de refrigeració, cabal i connexions de subministrament/retorn del lloc. Abast de subministrament per a bombes de circulació, un refrigerador d'aigua i altres equips del sistema d'aigua. Dibuix de muntatge final, posicions de bufat de quatre zones i espais de servei.

PFE-40P · 04/05

4. Unitat de transport

Dibuixa el filament a través de la línia com a part del procés d'extrusió, tractament d'aigua i presa.

La unitat de transport utilitza un motorreductor horitzontal de 750 W amb bobinatge de coure, un inversor Inovance o Delta i coixinets TR. El gabinet integrat a la unitat de recollida proporciona un control separat de la retirada i les funcions de bufat, calibre de diàmetre i comptador de longitud. El control automàtic del diàmetre està disponible a través del calibre opcional; la seva interfície de control, el diàmetre objectiu i la precisió d'acceptació s'han d'acordar per a la comanda. No s'ha especificat un rang de velocitat de transport separat.

Unitat de transport

Unitat de transport amb el calibre de diàmetre opcional visible a l'esquerra.

Component/element	Especificació
Motor d'accionament	Motorreductor horitzontal de 750 W amb bobinat de coure.
Inversor	Innovance o Delta; especifiqueu la marca subministrada a la comanda.
Coixinets	Marca TR.
Control de la ubicació	Control de tirada independent a l'armari elèctric de recollida integrat.
Opció de control de diàmetre	Calibre opcional amb control automàtic del diàmetre; acordar la interfície de control i els requisits d'acceptació de la comanda.

• El motorreductor de 750 W i l'inversor formen l'accionament d'extracció. L'extrusora principal té el seu propi motor independent de 11 kW.
• Els operadors poden controlar el transport des de l'armari de recollida integrat a l'extrem aigües avall de la línia.
• El calibre de diàmetre opcional afegeix mesurament i control automàtic del diàmetre; la seva interfície amb la línia es defineix en l'ordre.

Detalls per acordar la teva comanda:Interval de velocitat d'extracció, configuració i mètode d'acceptació per a la formulació i el diàmetre de PVC seleccionats. Dimensions i materials de les peces de contacte del filament i especificacions detallades de la unitat. Interfície de control del calibre, variació permesa del diàmetre i disposició de control quan es selecciona el calibre.

PFE-40P · 05/05

5. Unitat de captació

Recull filaments de PVC a les bobines i allotja els controls dels equips aigües avall.

La unitat de recollida té dues estacions. El seu gabinet elèctric integrat proporciona un control separat del transport i les funcions instal·lades de bufat, calibre de diàmetre i comptador de longitud. L'armari utilitza un dispositiu de protecció de corrent residual CHINT, interruptors de polsador, interruptors rotatius i contactors. El comptador de longitud opcional adquireix dades mitjançant un codificador. El manòmetre i el ventilador també es subministren només quan se seleccionen. Les dimensions de la bobina, la capacitat de bobinatge i el mètode de canvi s'acorden per a cada comanda.

Captació de dues estacions

Captador de dues estacions amb un eix buit a l'esquerra i una bobina enrotllada a la dreta.

Component/element	Especificació
Estacions de presa	Dues estacions.
Àmbit de control d'armari integrat	Control separat de l'extracció i de les funcions de bufat, calibre de diàmetre i comptador de longitud.
Protecció principal	Dispositiu de protecció de corrent residual CHINT.
Polsador i interruptors rotatius	Interruptors de polsador i interruptors giratoris CHINT.
Contactors	CHINT.
Comptador de longitud	Opció independent amb adquisició de dades basada en codificador.
Manòmetre i bufador	Es subministra quan es selecciona a la comanda. Els controls de l'armari no signifiquen que aquests dispositius opcionals estiguin inclosos a la línia base.
Connexions d'opció	Connectors d'estil d'aviació per a equips opcionals, per evitar un cablejat incorrecte.

• Les dues estacions de recollida recullen el filament de PVC en bobines. No s'han especificat la transferència automàtica de la bobina i el canvi sense parar.
• L'armari integrat proporciona un punt de funcionament per als equips aigües avall, amb controls adaptats a les opcions realment instal·lades.
• El comptador basat en codificador proporciona l'adquisició de dades de longitud. La longitud predeterminada, les alarmes i l'aturada automàtica requereixen una especificació independent.

Detalls per acordar la teva comanda:Diàmetre exterior de la bobina, diàmetre, amplada, pes de la bobina per bobina i especificació del motor de presa. Mètode de canvi de bobina, disposició transversal i especificació de control de tensió. Precisió del recompte de longitud i les funcions de reinici, preajust, alarma i aturada automàtica subministrades.

Equipament opcional

Aplicacions de filaments de PVC

PFE-40P produeix filaments continus de PVC per a la producció d'espirals de plàstic aigües avall. El filament es recull en bobines per al següent procés.

Via de producció:Extrusió de filaments de PVC → Formació d'espirals de plàstic → Enquadernació de quaderns i documents. La formació d'espirals, el punxonat i l'enquadernació requereixen equips separats.

Quaderns i papereria

L'enquadernació en espiral de plàstic és un ús posterior del filament de PVC a la producció de quaderns i papereria. Especifiqueu el diàmetre de filament requerit i els requisits del vostre equip de formació d'espirals separat quan ho sol·liciteu.

Manuals de formació i documents d'oficina

Els manuals de formació i els documents d'oficina enquadernats són altres aplicacions posteriors. Comparteix les teves especificacions de filament necessàries perquè la configuració d'extrusió es pugui revisar per a la teva ruta de producció.

Il·lustracions d'aplicacions aigües avall generades per IA. Es requereix un equip de formació i enquadernació d'espiral separat. Aquestes imatges il·lustren possibles usos i no documenten productes fets en aquesta línia en particular.

Preguntes freqüents

Produeix filament continu de plàstic de PVC en un rang de diàmetres confirmat de 0,8-4,0 mm. El filament es pot utilitzar en la formació d'espirals de plàstic aigües avall. El conformat en espiral i l'enquadernació de llibres són operacions separades.

El material confirmat només és PVC. PET, PLA, ABS i altres polímers no estan inclosos en aquesta especificació.

La producció indicada és de 15-20 kg/h. Proporcioneu la formulació de PVC i el diàmetre del filament objectiu quan demaneu informació perquè es puguin acordar les condicions de funcionament i els requisits d'acceptació.

No. És la sortida massiva per hora. No s'ha especificat un valor fix de metres per minut per a aquest model.

La màquina té un cargol galvanitzat de 45 mm i un motor principal de 11 kW amb bobinat de coure. L'especificació del recobriment del cargol, L/D i el material base romanen subjectes a l'acord tècnic final.

El subministrament especificat és de 380 V, trifàsic, a 50-60 Hz. La potència total instal·lada és de 28 kW amb tots els accessoris. Confirmeu la configuració seleccionada i el subministrament del lloc abans de fer la comanda.

No. És la xifra de potència instal·lada indicada per a la configuració completa, no el consum d'energia mesurat. No s'ha subministrat el consum de funcionament.

Un calibre de diàmetre amb control automàtic del diàmetre està disponible com a opció. El seu rang de mesura, la variació de diàmetre permesa i la configuració de control s'han d'acordar per a la comanda.

Adquireix dades de recompte mitjançant un codificador. La longitud predeterminada, les alarmes, l'aturada automàtica i la precisió del recompte s'han d'acordar a l'especificació final.

No. L'assecador és per a la preparació del material abans de l'extrusió; el ventilador elimina l'aigua superficial del filament després del refredament per aigua. Són elements separats a la configuració i al pressupost.

La línia té una unitat de captació de dues estacions. L'armari elèctric integrat proporciona controls separats per a les funcions de bufat, tracció, calibre de diàmetre i comptador de longitud. No s'ha especificat la transferència automàtica de la bobina.

Les dimensions de la línia subministrades són de 15.000 × 1.600 × 2.700 mm, en ordre de longitud × amplada × alçada. La planificació de la instal·lació també ha de tenir en compte l'accés, les utilitats i la configuració seleccionada.

Sí. L'equip es pot afegir o treure per adaptar-se a la comanda. El pressupost ha d'identificar les opcions seleccionades i l'abast final del subministrament.

Envieu la informació del material de PVC, el diàmetre del filament objectiu, la tolerància i la sortida requerides, els requisits de la bobina, la font d'alimentació, la disposició disponible i les opcions seleccionades. FUDE utilitzarà aquests detalls per acordar la configuració.
